Beim Eintauchen in die Welt der Elektronik stellt sich oft die Frage, ob einzelne DIP-Schalter mit Mikrocontrollern kompatibel sind. Als Lieferant von einzelnen DIP-Schaltern bin ich mit diesem Thema bestens vertraut und möchte gerne Erkenntnisse weitergeben, die Elektronikbegeisterten, Bastlern und Profis gleichermaßen helfen können.
Grundlegendes zu einzelnen DIP-Schaltern und Mikrocontrollern
Bevor wir über die Kompatibilität sprechen, ist es wichtig zu verstehen, was einzelne DIP-Schalter und Mikrocontroller sind. Ein einzelner DIP-Schalter (Dual In-Line Package) ist ein kleiner, manuell betätigter elektrischer Schalter. Diese Schalter werden typischerweise verwendet, um das Verhalten elektronischer Geräte durch die Einstellung verschiedener Konfigurationen zu steuern. Sie sind in verschiedenen Pin-Anzahlen erhältlich, z. B. 2-Pin, 3-Pin und 7-Pin, wobei jeder unterschiedliche Funktionen erfüllt, basierend auf der Anzahl der Eingangszustände, die er bereitstellen kann.
Mikrocontroller hingegen sind integrierte Schaltkreise, die einen Prozessorkern, Speicher und programmierbare Ein-/Ausgabe-Peripheriegeräte enthalten. Sie sind das Gehirn vieler elektronischer Geräte, von einfachen Haushaltsgeräten bis hin zu komplexen industriellen Steuerungssystemen. Mikrocontroller sind für die Ausführung bestimmter Aufgaben programmiert und stützen sich auf Eingangssignale, um Entscheidungen zu treffen und Vorgänge auszuführen.
Kompatibilitätsfaktoren
Elektrische Kompatibilität
Eine der wichtigsten Überlegungen zur Kompatibilität zwischen einzelnen DIP-Schaltern und Mikrocontrollern ist die elektrische Kompatibilität. Mikrocontroller arbeiten mit bestimmten Spannungspegeln, normalerweise 3,3 V oder 5 V. Einzelne DIP-Schalter müssen diese Spannungspegel schadlos bewältigen können. Die meisten modernen Einzel-DIP-Schalter sind so konzipiert, dass sie mit gängigen Mikrocontroller-Spannungspegeln kompatibel sind. Es ist jedoch wichtig, die Datenblätter sowohl des Schalters als auch des Mikrocontrollers zu überprüfen, um sicherzustellen, dass die Spannungswerte übereinstimmen.
Wenn ein Mikrocontroller beispielsweise mit 3,3 V betrieben wird, verursacht die Verwendung eines einzelnen DIP-Schalters mit einer Nennspannung von 5 V möglicherweise keinen unmittelbaren Schaden, kann jedoch zu inkonsistenten Messwerten oder vorzeitigem Verschleiß der Schalterkontakte führen. Umgekehrt kann die Verwendung eines Schalters, der für eine niedrigere Spannung als der Ausgang des Mikrocontrollers ausgelegt ist, zu einer Fehlfunktion oder Beschädigung des Schalters führen.
Signalkompatibilität
Neben der Spannung müssen auch die Signaltypen kompatibel sein. Mikrocontroller verwenden digitale Signale (entweder hohe oder niedrige Logikpegel), um Eingaben von Schaltern zu lesen. Einzelne DIP-Schalter sind so konzipiert, dass sie beim Umschalten ein stabiles digitales Signal liefern. Wenn sich ein Schalter in der „Ein“-Position befindet, sollte er einen hohen Logikpegel liefern, und wenn er sich in der „Aus“-Position befindet, sollte er einen niedrigen Logikpegel liefern.
Einige Mikrocontroller benötigen jedoch möglicherweise Pull-Up- oder Pull-Down-Widerstände, um eine ordnungsgemäße Signalauslesung sicherzustellen. Ein Pull-up-Widerstand verbindet den Schalteranschluss mit der Stromversorgung und stellt sicher, dass der Eingangspin des Mikrocontrollers einen hohen Logikpegel anzeigt, wenn der Schalter geöffnet ist. Ein Pull-Down-Widerstand verbindet den Schalteranschluss mit Masse und sorgt so für einen niedrigen Logikpegel, wenn der Schalter geöffnet ist. Der Bedarf an diesen Widerständen hängt von der internen Schaltung des Mikrocontrollers und dem Design der Schalterschnittstelle ab.
Körperliche Kompatibilität
Ein weiterer wichtiger Faktor ist die körperliche Verträglichkeit. Mikrocontroller verfügen über eine bestimmte Anzahl von Eingangspins, und der einzelne DIP-Schalter muss eine Verbindung zu diesen Pins herstellen können. Der Pinabstand des DIP-Schalters sollte mit der Buchse oder dem Steckbrett übereinstimmen, über die er mit dem Mikrocontroller verbunden wird. Die meisten Standard-Einzel-DIP-Schalter haben einen Stiftabstand von 0,1 Zoll, was mit gängigen Steckplatinen und vielen Mikrocontroller-Entwicklungsplatinen kompatibel ist.
Beispiele für kompatible einzelne DIP-Schalter
Als Lieferant biete ich eine Reihe einzelner DIP-Schalter an, die für ihre Kompatibilität mit Mikrocontrollern bekannt sind. Zum Beispiel unsere2-poliger blauer DIP-Schiebeschalterist eine beliebte Wahl für einfache Anwendungen, bei denen nur zwei Zustände ausgewählt werden müssen. Dieser Schalter ist einfach zu bedienen und kann direkt an den Eingangspin eines Mikrocontrollers angeschlossen werden.
Der3-poliger blauer DIP-Schiebeschalterstellt einen zusätzlichen Zustand bereit und eignet sich daher für Anwendungen, die komplexere Eingangskonfigurationen erfordern. Es kann verwendet werden, um verschiedene Modi oder Parameter in einem Mikrocontroller-basierten System einzustellen.

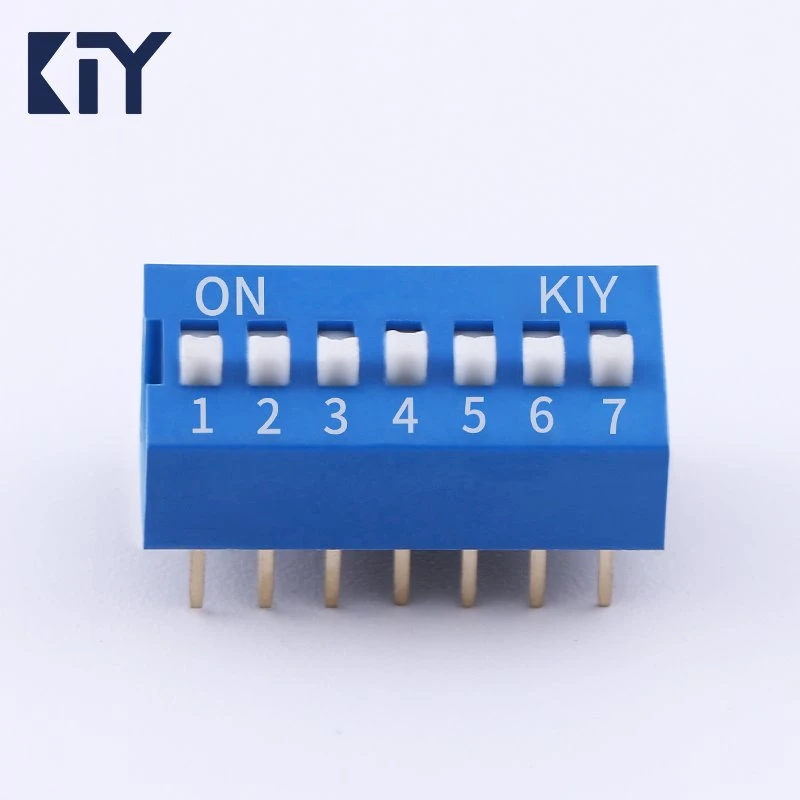

Für fortgeschrittenere Anwendungen bieten wir unsere7-poliger blauer DIP-Schiebeschalterbietet vielfältige Kombinationsmöglichkeiten. Mit sieben Pins kann dieser Schalter bis zu 128 verschiedene Eingangszustände bereitstellen, mit denen sich ein Mikrocontroller für verschiedene Funktionen programmieren lässt.
Praktische Anwendungen
Konfigurationseinstellungen
Eine der häufigsten Anwendungen einzelner DIP-Schalter bei Mikrocontrollern sind Konfigurationseinstellungen. Beispielsweise kann in einem Hausautomationssystem ein einzelner DIP-Schalter verwendet werden, um die Adresse des Geräts in einem Netzwerk festzulegen. Der Mikrocontroller liest beim Start die Schaltereinstellungen und nutzt diese Informationen, um mit anderen Geräten im Netzwerk zu kommunizieren.
Modusauswahl
Einzelne DIP-Schalter können auch zur Modusauswahl in elektronischen Geräten verwendet werden. Ein tragbarer Musikplayer könnte beispielsweise mit einem einzigen DIP-Schalter zwischen verschiedenen Wiedergabemodi wählen, etwa Zufallswiedergabe, Wiederholung oder Normalmodus. Der Mikrocontroller liest die Schalterposition und passt den Wiedergabealgorithmus entsprechend an.
Kalibrierung und Prüfung
In industriellen und wissenschaftlichen Anwendungen können einzelne DIP-Schalter für Kalibrierungs- und Testzwecke verwendet werden. Ein an einen Mikrocontroller angeschlossenes Sensormodul kann über einen DIP-Schalter verschiedene Kalibrierungseinstellungen auswählen. Dies ermöglicht Technikern eine Feinabstimmung der Sensorleistung, ohne den Mikrocontroller neu programmieren zu müssen.
Kontakt für Kauf und Beratung
Wenn Sie am Kauf einzelner DIP-Schalter für Ihre Mikrocontroller-Projekte interessiert sind oder Fragen zur Kompatibilität haben, empfehle ich Ihnen, Kontakt mit uns aufzunehmen. Unser Expertenteam unterstützt Sie gerne bei der Auswahl der richtigen Einzel-DIP-Schalter für Ihre spezifischen Anforderungen. Ganz gleich, ob Sie ein Hobbybastler sind, der an einem kleinen Projekt arbeitet, oder ein Profi in der Elektronikbranche sind, wir können Ihnen hochwertige Produkte und technischen Support bieten.
Referenzen
- Mikrocontroller-Datenblätter von großen Herstellern wie Arduino, Raspberry Pi und STMicroelectronics.
- Datenblätter zu einzelnen DIP-Schaltern, bereitgestellt von führenden Schalterherstellern.
- „Praktische Elektronik für Erfinder“ von Paul Scherz und Simon Monk.
- Online-Ressourcen und Foren speziell für die Elektronik, wie zum Beispiel Electronics Stack Exchange von StackExchange.
